基于74HC系列逻辑芯片的三位十进制加法器

简介

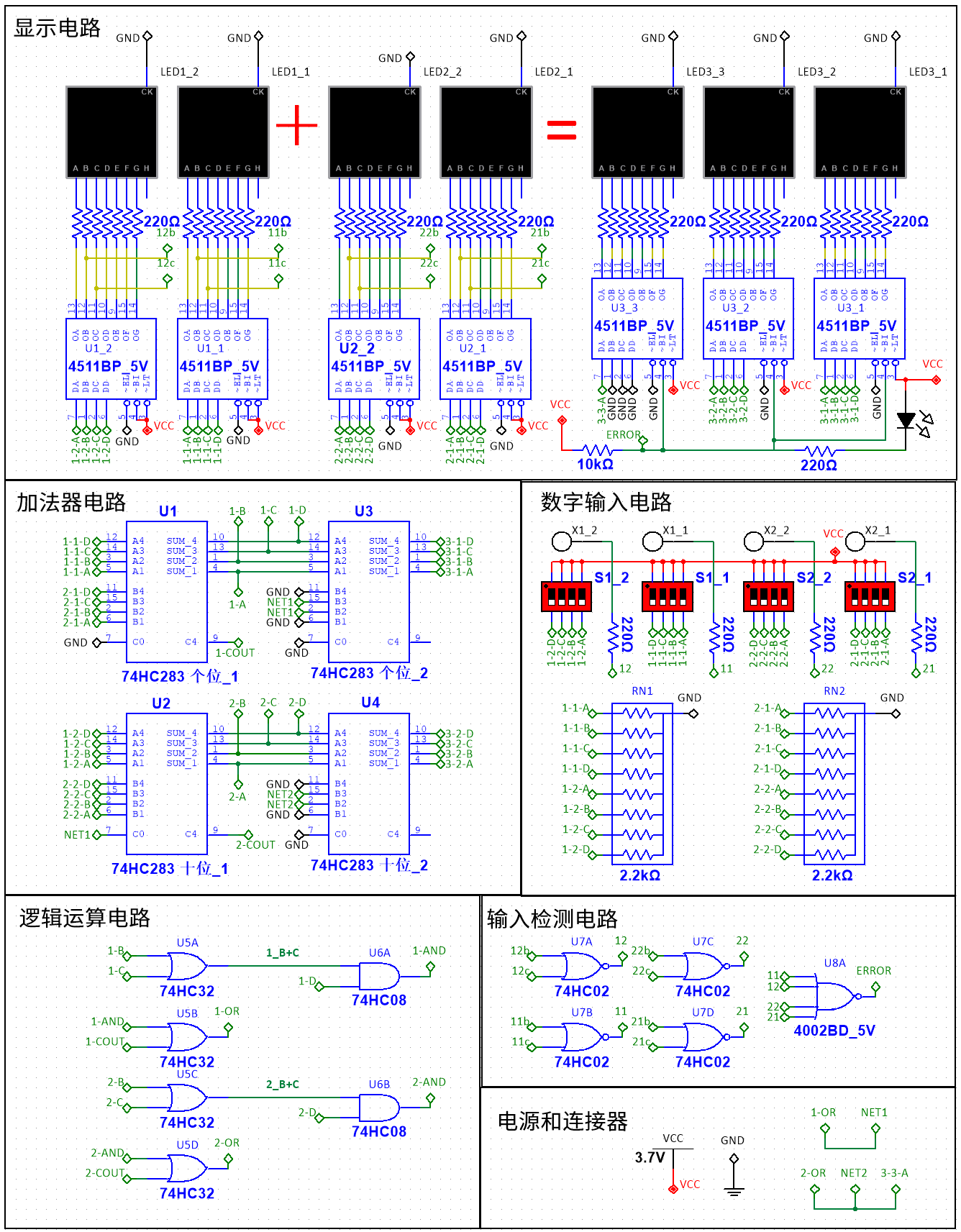

如图所示，这是一个使用纯数字逻辑电路实现的三位十进制加法器项目。其核心功能是计算两个两位十进制数的和，并能在0-198的范围内正确显示结果。本项目未使用微控制器（MCU），完全由标准的74HC系列逻辑芯片搭建，非常适合用于学习数字电路、BCD码（Binary-Coded Decimal）加法原理和组合逻辑电路的设计。

该设计的一大亮点是其巧妙的错误检测机制，它利用了74HC4511解码芯片的自身特性，在不增加额外比较器的情况下，实现了对非法输入（非BCD码）的检测与告警。

核心特性:

纯硬件逻辑： 完全由逻辑门和加法器等芯片构成，不涉及任何编程。
十进制加法： 实现两个两位数（0-99）的十进制加法。
锂电池供电： 设计工作电压为 3.3V - 4.2V，可由单节锂电池直接供电。
拨码开关输入： 通过拨码开关以BCD码格式输入两个加数。
数码管显示： 直观地显示输入的两个加数与计算结果。
智能错误检测： 自动检测无效的输入数据，并通过LED指示灯报警，同时屏蔽错误输出，确保结果的有效性。

电路设计详解

本电路主要由五个部分组成：数字输入电路、加法器电路、逻辑运算电路、输入检测电路以及显示电路。

1. 电源与连接器

整个系统使用单节锂电池供电（标称电压3.7V，满电4.2V），电路中的 VCC 连接到电池正极，GND 连接到负极。所有芯片均由该电源供电。

2. 数字输入电路

输入方式： 使用四个四位的拨码开关（S1_1, S1_2, S2_1, S2_2）作为数据输入端。其中S1_2和S1_1分别代表第一个加数的十位和个位，S2_2和S2_1则代表第二个加数的十位和个位。
数据格式： 每个四位拨码开关输入一个4位的二进制数（BCD码），代表一个0-9的十进制数字。
下拉电阻： 每个输入引脚都通过一个2.2KΩ的排阻（RN1, RN2）连接到地。这确保了当拨码开关断开（输入为0）时，输入引脚为稳定的低电平，避免了因引脚悬空而导致的逻辑错误。

3. 加法器电路 (核心)

这是实现十进制加法的核心部分。由于标准的二进制加法器（如74HC283）无法直接处理十进制进位，我们需要采用“加6修正法”来实现BCD加法。

第一级加法：
- U1 (74HC283) 负责将两个加数的个位数（来自 S1_1 和 S2_1）进行二进制相加。
- U2 (74HC283) 负责将两个加数的十位数（来自 S1_2 和 S2_2）进行二进制相加。
第二级加法（加6修正）：
- U3 (74HC283) 和 U4 (74HC283) 是修正加法器。
- 当第一级加法的结果大于9或产生了进位时，其结果并非有效的BCD码。此时，需要给这个结果加上6（二进制0110），才能将其修正为正确的BCD码格式，并产生正确的十进制进位。
- U3 用于修正个位，U4 用于修正十位。修正的触发条件由下述的“逻辑运算电路”提供。

4. 逻辑运算电路 (进位控制)

该电路是实现“加6修正”的关键，它负责判断第一级加法的结果是否需要修正，并产生进位信号。

判断条件： 对于4位二进制加法器的输出，当其结果大于9（即二进制为 $1010_2$ 及以上）或产生了进位（C4=1）时，需要进行加6修正。
电路实现：
- 使用 74HC08 (与门) 和 74HC32 (或门) 组合来检测“和大于9”的条件。例如，对于个位加法器U1的输出 S4 S3 S2 S1，判断条件为 C4 OR [(S2 OR S3) AND S4]。
- 当该条件满足时，逻辑电路会输出一个高电平信号。这个信号兵分两路：
  1. 作为下一位（十位）加法器 U2 的进位输入（C0）。
  2. 作为本位（个位）修正加法器 U3 的输入，使其执行“加6”操作。
- 十位到百位的进位逻辑与此完全相同。

5. 显示电路

解码驱动： 使用7片 74HC4511 BCD转7段解码驱动芯片。由于Multisim中缺少该模型，仿真时使用了功能兼容的 4511BP。
输入显示： 四片74HC4511分别连接到四个拨码开关，用于实时显示用户输入的两个加数。
结果显示： 三片74HC4511用于显示最终的计算结果（百位、十位、个位）。它们的数据输入分别来自个位修正加法器U3的输出、十位修正加法器U4的输出，以及十位产生的最终进位信号。
限流电阻： 每个数码管的a-g段都串联了一个220Ω的电阻，用于限制电流，保护数码管和驱动芯片。

6. 输入检测电路 (创新点)

这是一个非常巧妙的设计，它利用了 74HC4511 芯片的内在逻辑特性来实现输入错误检测。

检测原理： 查阅74HC4511的数据手册可以发现，对于任何有效的BCD码输入（0-9），其驱动的七段数码管中，'b'段和'c'段的输出信号至少有一个是高电平。只有当输入为无效码（10-15）时，'b'段和'c'段的输出会同时变为低电平。
电路实现：
- 我们利用这个特性，使用 74HC02 (或非门) 来监测每个输入数码管驱动芯片的'b'段和'c'段输出。当b和c同时为低电平时，或非门的输出将变为高电平，表示检测到错误输入。
- 每个输入位都对应一个或非门（U7A 到 U7D）和一个红色LED错误指示灯。
- 4002B 是一个4输入或非门，它将四个输入位的错误信号整合在一起。只要有任何一个输入位出错，4002B的输出就会变为低电平（注意：这里利用了或非门的特性）。
错误处理：
- 4002B 输出的低电平信号 ERROR 会触发两个动作：
  1. 点亮一个总的错误指示灯。
  2. 该信号连接到百位结果的 74HC4511 驱动芯片的Blanking Input (BI) 引脚。低电平有效，会使百位数码管熄灭，从而避免在输入错误的情况下显示一个无意义的计算结果。

使用说明

接通3.7V锂电池电源。
通过拨动四个拨码开关，分别设置第一个加数（左侧两位）和第二个加数（右侧两位）的BCD码。
输入的同时，上方的数码管会显示您输入的数值。
下方的等号后的三位蓝色数码管会实时显示加法结果。
如果您输入的不是有效的BCD码（例如拨动了1100，即十进制12），对应输入位旁边的红色ERROR灯会亮起，同时总结果的百位将被熄灭以示警告。

物料清单 (BOM)

元件类型	数量	型号/规格
4位二进制全加器	4	74HC283
BCD-7段解码/驱动器	7	74HC4511 (或 CD4511)
2输入四或门	2	74HC32
2输入四与门	1	74HC08
2输入四或非门	1	74HC02
4输入双或非门	1	4002B
共阴极七段数码管	7	-
LED	5	红色, 3mm/5mm
4位DIP拨码开关	4	-
9位排阻	2	2.2KΩ
电阻	1	10KΩ
电阻	54	220Ω
电池座	1	适用于18650等锂电池
